Dokumentace podélných profilů u tras potrubí

24. 2. 2026

Oddělení GIS SITmP zpracovává pro Plzeňskou teplárenskou a.s. do neveřejné mapové aplikace Rozvody tepla dokumentaci horkovodů, teplovodů a dalších inženýrských sítí ve vlastnictví PT a.s.

Kromě samotné geometrie – prostorového umístění inženýrských sítí – je do GIS zpracováváno také velké množství atributových informací o jednotlivých prvcích v mapě a případné další dokumenty vznikající při pořizování a vedení informačního systému Plzeňské teplárenské a.s.

Jednou z velice využívanou dokumentací při práci s daty PT a.s. jsou podélné profily. Podélný profil je grafické znázornění průběhu liniového objektu podél jeho délky, které zobrazuje jeho výškové poměry, sklon a změny konstrukce v závislosti na vzdálenosti. Podélné profily jsou navázány na příslušné trasy potrubí a ve většině případů se jedná o místa,  kde je teplovodní potrubí umístěno ve stavebním objektu (kanále nebo kolektoru).

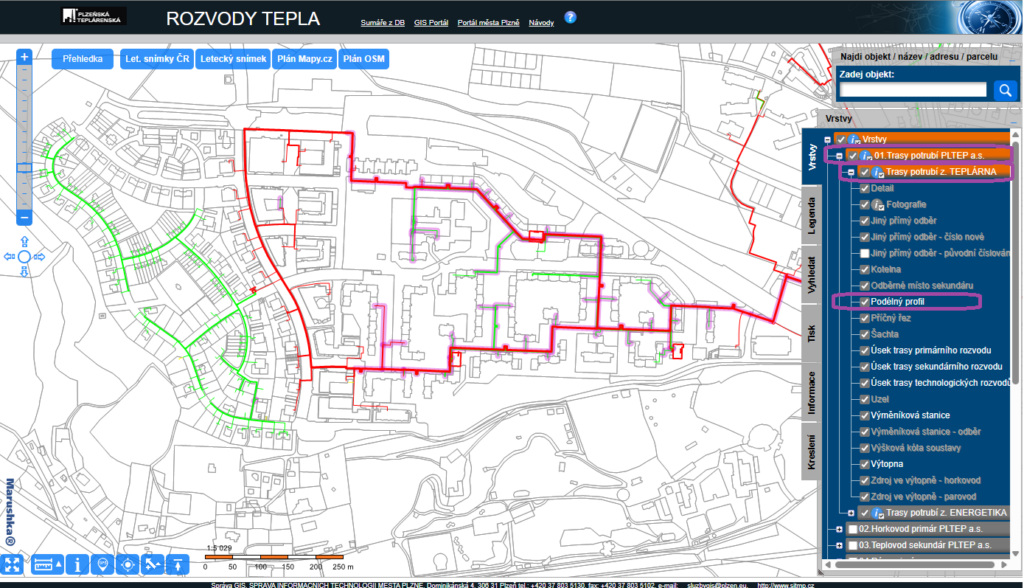

Aby bylo na první pohled zřejmé u kterých tras potrubí je podélný profil k dispozici vznikla nová vrstva: Podélný profil, kterou naleznete v kategorii 01. Trasy potrubí PLTEP a.s. > Trasy potrubí z. Teplárna. Tato vrstva růžově podbarví trasy horkovodů, na kterých je navázána dokumentace s podélným profilem.

Zobrazení podélného profilu

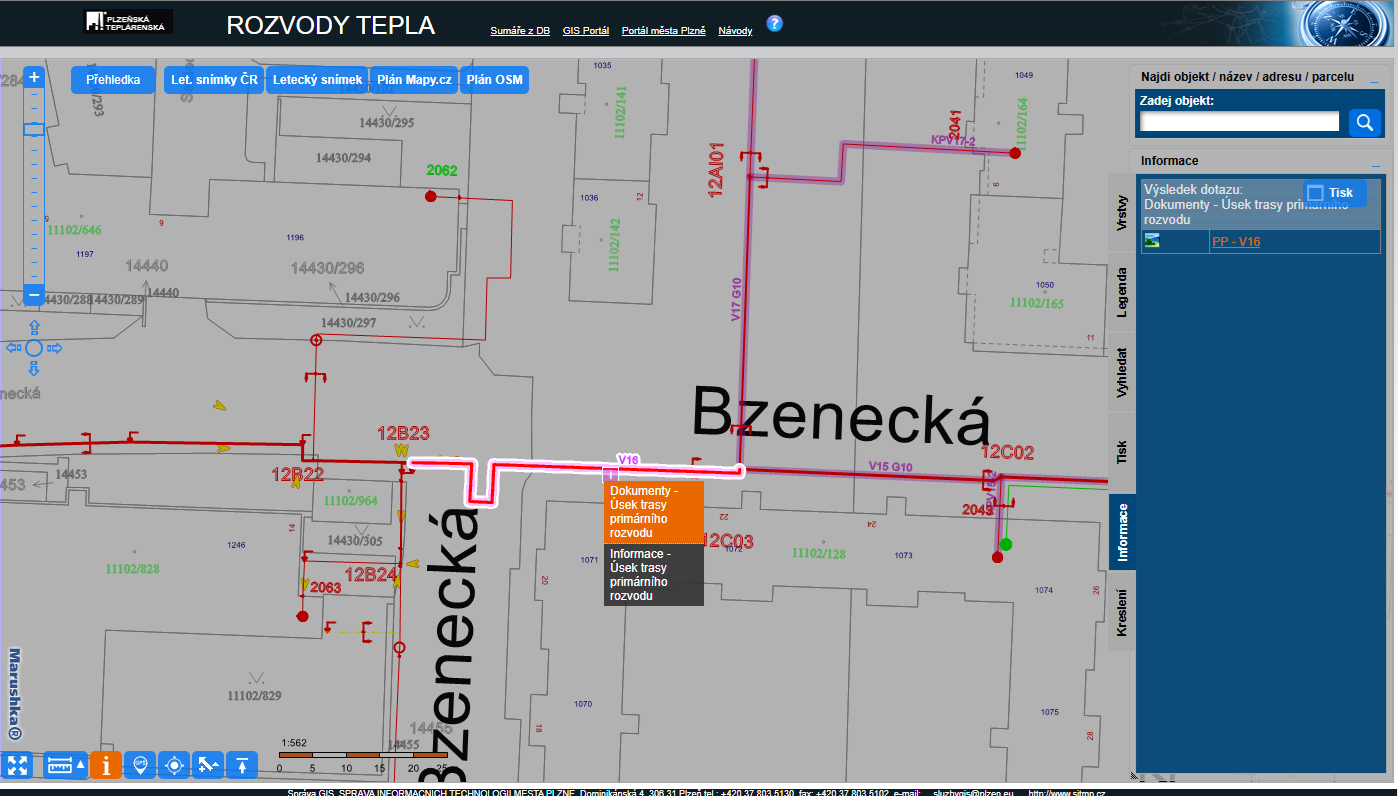

Dokumentace s podélným profilem ve formátu PDF se zobrazí při kliknutí na trasu potrubí (s navázanou dokumentací) funkcí  – informace na prvek – výběr prvků z mapy. Dále je z nabízené nabídky nutné vybrat nabídku: „Dokumenty – úsek trasy primárního rozvodu„. Následně se v pravém menu zobrazí seznam dostupných dokumentací ke zvolené trase potrubí (například podélný profil):

Názvy dokumentací podélných profilů se se zapnutou vrstvou „Podélný profil“ zobrazují u dotčených tras potrubí. Nejvíce podélných profilů se nachází v části obce Vinice a Lochotín, ve kterých je většina potrubí umístěna ve stavebních objektech. Nicméně několik podélných profilů je vypracováno i pro trasy uložené bezkanálově.
